程力清洗吸污車說明書

清洗吸污車使用說明書

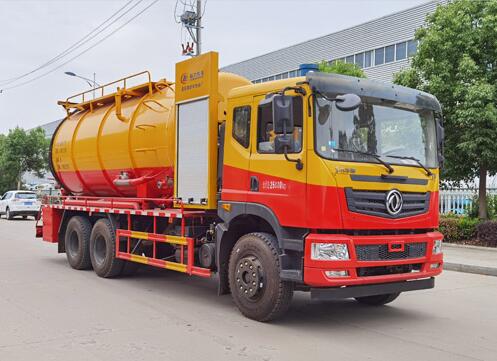

我公司生產的清洗吸污車，也稱聯合疏通車，是高壓清洗車和真空吸污車的組合體，一車多用，省工省時；主要用于收集清理城市下水道、管道的沉積物、死角泥溝的疏通，也可用于清洗工業排液管道、壁面等。該車功能齊全，技術**，使用方便,維護簡單。下面對我公司清洗吸污車的結構性能，使用方法以及維護保養，做一個系統的說明，更好的為你服務。

一、結構

1、清洗吸污車的清洗專用部分由上取力器、傳動軸、高壓水泵、清水罐體（位于車輛前部，與吸污罐體是分離式，也可采用邊掛式水箱，兩側水箱有互通管道）、自動卷盤、高壓水管、三通高壓閥、卷盤操作閥組成。高壓水泵壓力:16-19Mpa 、水管長度:60/100m。常配10個噴頭?？蛇x配水雷，水刀，水船。

2、清洗吸污車的吸污車專用部分：

①小型吸污車由側取力器、傳動軸、強力真空吸污泵、圓形罐體（位于車輛后部）、液壓自卸裝置，油氣分離器，吸污管，液壓油箱，管網系統，自流閥，四通閥，真空壓力表、視糞管、防溢閥，罐體可液壓后開門、雙頂自卸。吸程：垂直高度6米。

②大型吸污車采用水循環泵以及副發動機水循環泵機組，中置液壓自卸，由吸污管，液壓油箱，管網系統，自流閥，四通閥，真空壓力表、視糞管、防溢閥等組成，罐體可液壓后開門。吸程：垂直高度10米。

3、我國北方地域，早晩溫差大，對于使用水循環泵多有限制，常常是水循環泵與強力真空吸污泵配合使用。

4、大型清洗吸污車，清水罐加污水罐的總?cè)萘坑腥嗔⒎矫祝溆懈卑l(fā)動機和大功率水循環泵，可加裝強力真空吸污泵雙泵，可采用雙吸污管，可采用大口徑排污管遠程排放。

二、工作原理

1、清洗部分的工作原理。由上取力器取力，通過高壓水泵，通過三通高壓閥，輸送到高壓卷盤，經過高壓水管，沖洗作業；

2、吸污部分工作原理。由強力真空吸污泵或由水循環泵，不斷抽取罐內的空氣，形成負壓，通過吸污管，將污水稀泥等吸進污水罐。

三、清洗部分的使用方法

1、清水箱加滿清水，高壓水泵排水口放水，排出泵內的空氣；

2、車輛開到工作位置，檢查管道及各個開關閥門，確認暢通，卸掉高壓水管連接；根據工作位置，調整高壓卷盤的角度，然后鎖定卷盤；

3、啟動發動機，掛空檔，確認氣壓在6個以上。踏下離合器，打開取力器開關，緩慢松開離合器，高壓水泵開始工作；

4、操縱高壓卷盤，放出高壓水管，一人抓緊高壓水管，對準需清洗的地方，一人緩慢打開高壓三通水閥，低壓小流量沖水，排除高壓水管內的空氣；

5、關掉高壓三通水閥，裝上高壓噴頭，繼續放高壓水管，待噴頭進入需要清洗的管道以后，緩慢打開高壓三通水閥，加油門，高壓噴頭自動進入管道清洗；小流量的高壓水管工作壓力在19Mpa，大流量的高壓水管工作壓力在16Mpa；

6、噴頭沖到底了，調小發動機轉速，關閉高壓三通水閥，再由卷盤收回水管，噴頭到了起始位置，可以再次打開高壓三通水閥，加油門，反復沖洗；

7、沖洗完畢，調小發動機轉速，關閉高壓三通水閥，再由卷盤收回水管，將水管固定在卷盤上，卷盤歸位鎖定。低溫環境，防止凍裂，放干水箱、水管及水泵內的存水，可加裝氣吹水。

四、吸污部分的使用方法

1、車輛開到工作位置，檢查管道及各個開關閥門，確認暢通，真空泵檢查液壓油桶油量，水循環泵檢查水箱內的存水量；

2、鎖緊后蓋，接好吸污管，帶防堵頭的吸污管頭放入污水中；

3、啟動發動機，掛空檔，確認氣壓在6個以上。踏下離合器，打開取力器開關，緩慢松開離合器，真空泵（小型水循環泵）開始工作；大型水循環泵直接由副發動機驅動；發動機定速；

4、打開四通閥，檢查出氣口是否正常出氣了，擰緊后蓋，檢查管道各個接頭以及閥門，是否漏氣，檢查負壓表，看看罐內的氣壓是否在下降；

5、一切工作正常，搖動吸污管，變沉重，是吸污正常；真空泵、小型水循環泵工作氣壓是-0.7（負7個大氣壓），副發動機驅動的大型水循環泵，工作氣壓是-0.9（負9個大氣壓）；

6、注意視糞管，污水位到2/3位置，關閉發動機，污水位到達視糞管上部，抽回吸污管，四通閥回中回氣，關閉吸污管閥門。

7、收回吸污管，檢查各部位有無泄漏。吸污工作完成。
